工作原理
       SZG雙錐回轉真空干燥機為雙錐形的回轉罐體，罐內在真空狀態下，向夾套內通入蒸汽或熱水進行加熱，熱量通過罐體內壁與濕物料接觸。濕物料吸熱后蒸發的水汽。通過真空泵經真空排氣管被抽走。由于罐體內處于真空狀態，且罐體的回轉使物料不斷的上下，內外翻動，故加快了物料的干燥速度，提高干燥效率，達到均勻干燥的目的。
產品概述
       干燥速度快，一般只需幾秒到十幾秒鐘，具有瞬間干燥的特點。
       干燥過程中液滴的溫度比較低，特別適宜熱敏性物料的干燥，能夠保持物料色、香、味。
       為防止干燥塔產生粘壁現象，本裝置設有特殊的結構，有效地杜絕產品的粘壁現象。
       特有的成品風送系統將干燥成品與系統內的熱濕空氣及時分離，避免了干燥成品的吸濕或結塊的可能性。
應用范圍
       本機適用于醫藥、食品、化工等行業的粉，粒狀物料的真空干燥和混合，適用有下列要求的物料：
       > 不能接受高溫的熱敏性物料
       > 容易氧化，有危險的物料
       > 需回收溶劑和有毒氣體的物料
       > 要求殘留揮發物含量低的物料
       > 對結晶形狀有要求的物料

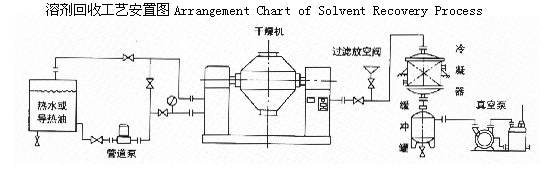

溶濟回收工藝安置圖

性能和規格

型 號	容 積 （L）	加熱面積 （M2）	電機功率 （KW）	外形尺寸 長 X 寬 X 高 （mm）	主機重量 （kg）
SZG-50	50	0.8	0.75	1860x600x1555	550
SZG-100	100	1.1	0.75	2162x800x1755	800
SZG-200	200	1.8	0.75	2212x800x1950	1000
SZG-350	350	2.3	0.75/1.1	2262x800x2220	1100
SZG-500	500	2.8	1.5	2350x800x2270	1200
SZG-750	750	3.9	2.2	2662x1000x2490	1480
SZG-1000	1000	5.1	3	2858x1300x2830	2800
SZG-1500	1500	6.5	4	3062x1300x2940	3300
SZG-2000	2000	8.2	5.5	3262x1400x2990	3580
SZG-3000	3000	10.2	7.5	3762x1800x3494	5950
SZG-5000	5000	18.2	15	4280x2490x3730	9960

        注：1、對于干燥前后容積有大變化的物料，其裝料系數可適當增加；
               2、2000型轉速：6轉/分；3000、5000型：4轉/分；
               3、特殊需要可另行設計；
               4、搪瓷內膽規格基本相同。
